Marque	AEG-ELECTROLUX
Modèle	LUX T10-1141SA
Type de produit	Thermostat de chauffage
Alimentation électrique	24 Vca (max 30 Vca)
Action de commutation	Contact ouvert
Courant de l'anticipateur	0,15 A à 1,2 A
Plage de température	10 °C à 32 °C (environ 50 °F à 90 °F)
Dimensions approximatives	10 x 7 x 3 cm
Poids approximatif	150 g
Emplacement recommandé	Sur un mur intérieur, à environ 1,5 m du sol, à l'abri des courants d'air, du soleil direct et des sources de chaleur
Outils nécessaires à l'installation	Tournevis, perceuse avec mèche de 4,8 mm (3/16 pouce), niveau à bulle, crayon
Fonctions principales	Régulation de la température ambiante ; anticipateur réglable pour cycles de chauffe
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Couper l'alimentation électrique et gaz avant installation ; ne pas installer dans une pièce humide ; risque de corrosion
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service technique pour toute réparation
Garantie	3 ans (pièces et main-d'œuvre), hors dommages accidentels ou mauvaise utilisation
Fabricant	LUX Products Corporation, Mt. Laurel, New Jersey, USA
Recyclage	Ne contient pas de mercure ; ne pas jeter à la poubelle ; contacter les autorités locales

FOIRE AUX QUESTIONS - LUX T10-1141SA AEG-ELECTROLUX

Où installer le thermostat pour un fonctionnement optimal ?

Placez le thermostat sur un mur intérieur, à environ 1,5 mètre du sol, dans une pièce fréquemment utilisée (ex. salon). Évitez les zones avec courants d'air, soleil direct, lampes, radiateurs, cheminées ou tuyaux d'eau chaude dans le mur. Ne l'installez pas dans une pièce humide ou mal ventilée.

Comment installer le thermostat LUX T10-1141SA ?

1) Coupez l'alimentation électrique et le gaz du chauffage. 2) Retirez l'ancien thermostat en notant les connexions. 3) Fixez la plaque murale décorative (optionnelle). 4) Placez la base sur le mur, marquez et percez les trous de fixation. 5) Insérez les chevilles, faites passer les fils dans le trou central. 6) Fixez la base à l'aide des vis, en vérifiant le niveau. 7) Raccordez les fils aux bornes (aucun ordre spécifique). 8) Réglez l'anticipateur comme sur l'ancien thermostat. 9) Remettez le couvercle avant, puis rétablissez l'alimentation.

Comment régler l'anticipateur du thermostat ?

L'anticipateur permet d'ajuster la fréquence des cycles de chauffe. Faites glisser le curseur sur la valeur correspondant à l'ancien thermostat. Si vous ne connaissez pas cette valeur, réglez sur 0,6 A pour un système classique ou sur 1,2 A pour un système millivolt. En fonctionnement, le chauffage devrait s'enclencher environ 5 fois par heure. Ajustez si nécessaire.

Que faire si le thermostat ne fonctionne pas après installation ?

Vérifiez d'abord que l'alimentation est rétablie (électricité et gaz). Assurez-vous que les fils sont correctement connectés aux bornes et que l'anticipateur est réglé correctement. Si le problème persiste, contactez l'assistance technique au 856-234-8803 (heures ouvrables) ou via le site www.luxproducts.com.

Le thermostat peut-il être installé dans une salle de bain ?

Non, il est déconseillé d'installer le thermostat dans une pièce humide ou humide (salle de bain, buanderie) car l'humidité peut corroder les composants et réduire sa durée de vie.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis (ou couteau à dénuder), d'une perceuse avec un foret de 3/16 pouce (4,8 mm), d'un niveau à bulle et d'un crayon pour marquer les emplacements.

Comment nettoyer le thermostat ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits chimiques ou abrasifs, ni d'eau, car cela pourrait endommager l'appareil.

Quelle est la plage de température du thermostat ?

La plage de température est comprise entre 50 °F et 90 °F, ce qui correspond approximativement à 10 °C et 32 °C. Pour les unités Celsius, reportez-vous à la conversion.

Le thermostat contient-il du mercure ?

Non, ce produit ne contient pas de mercure. Cependant, il peut remplacer un ancien thermostat qui en contenait. Ne jetez pas l'ancien thermostat à la poubelle ; contactez votre service de gestion des déchets pour une mise au rebut appropriée.

Que faire en cas de dysfonctionnement sous garantie ?

Si l'appareil présente un défaut de matériaux ou de fabrication dans les 3 ans suivant l'achat, rapportez-le au revendeur avec une preuve d'achat. La garantie ne couvre pas les dommages accidentels ou une mauvaise installation. Contactez d'abord l'assistance technique avant de retourner l'appareil.

MODE D'EMPLOI LUX T10-1141SA AEG-ELECTROLUX

T10-1141SA HEATING ONLY THERMOSTAT

SPECIFICATIONS

ELECTRICAL RATING 24 Vac (30 Vac Maximum)

SWITCH ACTION.... Open Contact Switch

ANTICIPATOR RATING. 0.15A to 1.2A

TEMPERATURE RANGE. 50^ to 90^

INSTALLATION & OPERATION

1). THERMOSTAT LOCATION

For accurate temperature control and comfort, correct location is very important. On new installations, the guidelines listed below should be followed as closely as possible. When replacing an old thermostat, install the new one in the same location unless these conditions suggest otherwise.

1. Locate the thermostat on an inside wall about five feet above the floor, where it is easy to install and adjust. It should be in a room that is used often, such as a family room.
2. Do not install it where there are unusual heating conditions, such as direct sunlight, close to a lamp, radio, television, radiator, register, near a fireplace, or other heat producing appliance. Also, check for hot water pipes within the wall, or a stove on the other side of the wall.
3. Do not locate in unusual cooling conditions, such as on an outside wall, or one separating an unbeated room, or in drafts from stairwells, doors, or windows.
4. Do not locate in a damp or humid area. This can shorten thermostat life due to corrosion.
5. Do not locate where air circulation is poor, such as in a corner, alcove, or behind an open door.
6. Do not install until all construction work and painting have been completed.

2) TOOLS REQUIRED

Wirestripper or knife, drill with 3/16'' bit, screwdriver, level and a pencil.

3) REMOVING OLD THERMOSTAT

Please read all instructions carefully. As you complete each step, check the adjoining square .

Disconnect electricity and turn off gas to the heater.
Remove cover from old thermostat.
Loosen all screws.
- Disconnect wires from thermostat, making sure they do not fall back inside the wall.
Strip insulation 3 12 from wire ends and clean off any corrosion.
- Fill wall opening with non-combustible insulation to prevent drafts from affecting thermostat.

4) INSTALLING NEW THERMOSTAT

Place new decorative wall plate (if supplied), Figure 3, over wall opening. Decorative wall plate can optionally be left off.
- Remove Front Cover of new thermostat by inserting a finger in the side of the thermostat and gently prying away each corner. Place Base, Figure 2, on wall plate over wall opening. Mark wall with pencil at mounting holes as shown in Figure 2. Now lay wall plate and base to the side.
Drill two holes with 3% bit, 1" deep.
Insert plastic screw anchors into drilled holes, flush with wall surface.
Bring wires through large hole in decorative wall plate and through Hole For Wires in Base.
Fasten Base loosely to wall using two mounting screws. Place a level against the bottom of the Base, adjust until it is level and then tighten mounting screws to secure the Base.

LUXPRODUCTSCORPORATION
Mt. Laurel, New Jersey, 08054 USA

• Attach wires to terminal screws shown in Figure 2. (Either wire to either terminal) Push excess wire back into wall opening.
  Find anticipator setting on old thermostat. Setting on new thermostat should be the same. Do this by carefully sliding the long pointer on the anticipator over the desired number. If old anticipator setting cannot be determined, look on gas control on furnace, or set it at .6. During heating season, furnace should operate about five times an hour. If adjustments are necessary, move heat anticipator pointer slightly and recheck. NOTE: Set pointer to 1.2 for millivolts systems.
  □ Attach front cover, Figure 1, to base.
  Turn electricity and gas back on and set pointer on top of thermostat to desired temperature.

A thermostat can only control temperature near it. If you find that it is uncomfortable some distance away from the thermostat, change the setting in order to compensate for this.

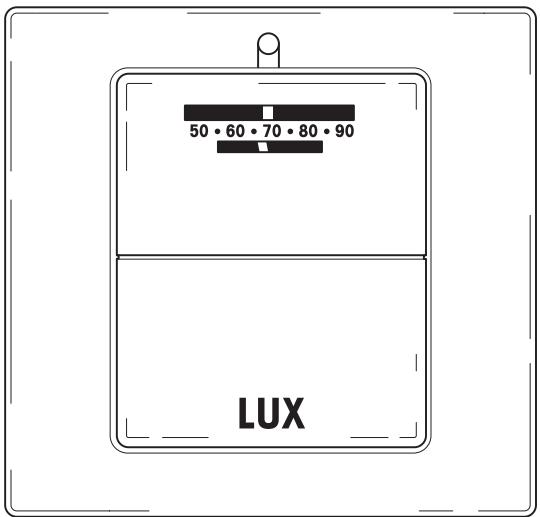

FIGURE 1 FRONT COVER

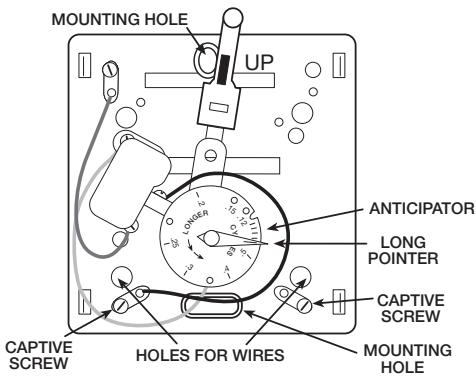

FIGURE 2 BASE

FIGURE 3 DECORATIVE WALL PLATE

TECHNICAL ASSISTANCE

If you have any problems installing or using this thermostat, please carefully and thoroughly review the instruction manual. If you require assistance, please contact our Technical Assistance Department at 856-234-8803 during regular business hours between 8:00AM and 4:30PM Eastern Standard Time, Monday through Friday. You can also receive technical assistance online anytime day or night at http://www.luxproducts.com. Our web site offers you answers to the most common technical questions, and also permits you to email your questions to our technical support staff at your convenience.

WARRANTY

Limited Warranty: If this unit fails because of defects in materials or workmanship within three years of date of original purchase, LUX Products Corporation will, at its option, repair or replace it. This warranty does not cover damage by accident, misuse, or failure to follow installation instructions. Implied warranties are limited in duration to three years from date of original purchase. Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you. Please return malfunctioning or defective units to the participating retailer from which purchase was made, along with proof of purchase. Please refer to "TECHNICAL ASSISTANCE" before returning thermostat. Purchaser assumes all risks and liability for incidental and consequential damage resulting from installation and use of this unit. Some states do not allow the exclusion of incidental or consequential damages, so the above exclusion may not apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from state to state. Applicable in the U.S.A. only.

RECYCLING

NOTICE

This product does not contain mercury. However, this product may replace a unit which contains mercury and should not be disposed of in the trash. Contact your local waste management authority for proper disposal instructions for mercury in a sealed glass tube. If you have any questions, please call [phone]
